摩托车整流器五线分别代表什么

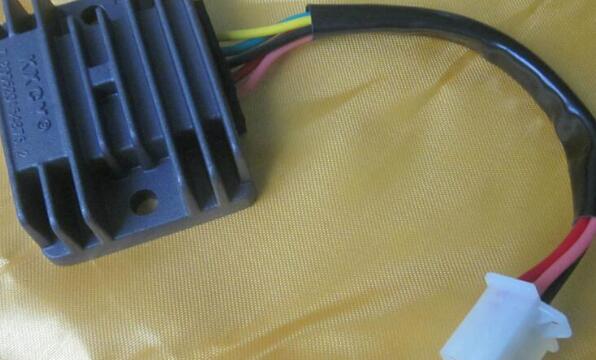

摩托车整流器的粉色和黄色线连接到磁电机照明充电线圈。磁电机产生的电通过这两条线进入整流器。

红线连接到电池的正极。电压稳定后，转换成直流电给蓄电池充电。

黑线是采样电压线。连接电门锁。钥匙打开后，黑线和红线通电检测电池电压，从而确定整流器的输出电压。如果不接此线，会造成整流器输出电压低，无法充电，蓝线（一般为绿线）接地。
